20t桁架门吊结构原理与参数：山东宏孚科技HONFU物料搬运解决方案

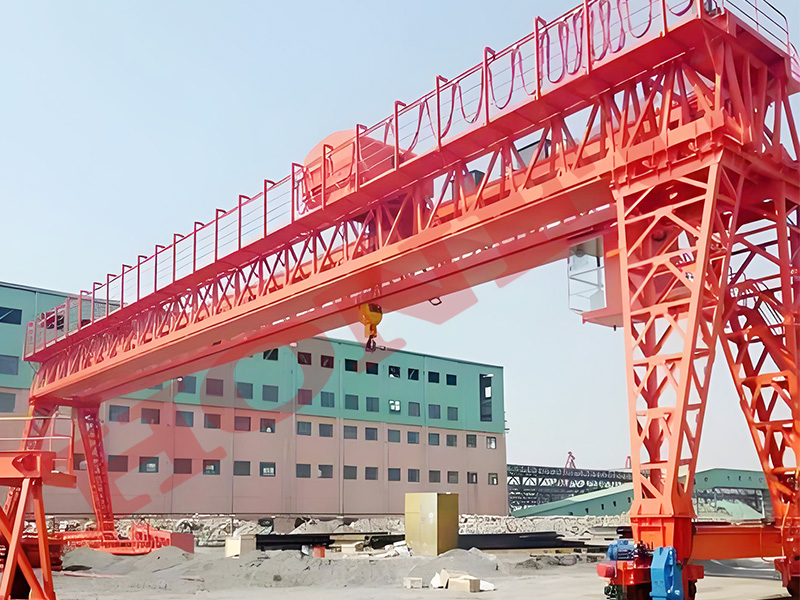

20t桁架式门式起重机是一种以桁架结构为主梁的起重设备，其核心特点在于采用桁架结构作为主梁形式。桁架(truss)是由杆件通过铰接或焊接连接而成的三角形单元结构，主要承受轴向拉力或压力，具有节省材料、自重轻、刚度大的特点。本文山东宏孚科技HONFU将为您深入解读20t桁架式门式起重机结构原理、参数特点。

一、20t桁架式门式起重机 结构组成

1、金属结构部分

主梁：由角钢或工字钢焊接成的桁架结构，形成三角形单元

支腿：支撑整个起重机的垂直结构

下横梁：连接两侧支腿的水平结构

上横梁：连接主梁与支腿的结构部分

2、起升机构

通常采用电动葫芦作为核心起升机构

包括电动机、减速器、卷筒、钢丝绳等组件

通过控制绞盘的运动方向和速度，产生足够的拉力来举起和下降重物

3、运行机构

大车运行机构：使整机沿轨道纵向移动

小车运行机构：使起重小车沿主梁横向移动

通常采用分别驱动方式，主动车轮占总车轮数的比例一般为1/2

二、20t桁架式门式起重机 工作原理

门式起重机通过两个水平方向(纵横)运动的组合，加上使货物上下移动的升降机构，使起重机在一个长方形的面积及其上空间进行起重作业。桁架结构的主梁通过其三角形单元设计，有效分散载荷，确保结构稳定性。

三、20t桁架式门式起重机 规格参数

选型时不用盲目，重点看以下规格参数，不同厂家的通用参数差别不大，关键是根据自己的场地和作业需求，选择合适的规格，其中跨度和起升高度可按需定制。

额定起重量（20t）： 指可安全吊运的*大物料净重（不含吊具）。

跨度（S）： 决定横向覆盖范围，需根据场地实际宽度定制。

起升高度（H）： 满足从地面到*高堆放或装车点的垂直需求。

工作级别（A）： 综合反映使用繁忙程度，如A5级适用于中等使用频率的货场。

轮压： 直接影响轨道基础设计，是评估对场地影响的关键数据。

安全配置： 包括超载限制器、各向限位器、防风装置等。

四、山东宏孚科技有限公司（HONFU）桁架式门式起重机特点参考

1、结构优化设计：主梁桁架节点经力学分析强化，关键连接部位采用工艺加固，提升结构协调性。

2、安全配置完善：标配起升高度限位、下降深度限位、超载报警、大车/小车行程限位、紧急断电按钮等安全装置，室外机型可配备防风夹轨器、锚定装置，进一步提升作业安全性，规避各类作业风险，保障人员和设备安全。

3、定制化服务：可根据客户的场地尺寸、作业频次、吊运需求，定制跨度、起升高度、工作级别等核心参数，提供适配的设备解决方案，不管是常规场景还是特殊工况，都能满足实际吊运需求。

4、安全性强： 安全被置于重要位置。其产品标准配置包括多重安全保护装置，如精度的超载保护、可靠的行程限位、以及针对露天环境的防风锚定系统（如夹轨器、锚定坑装置），旨在提升设备在复杂工况下的抗风险能力。

五、 20t桁架式门式起重机 选型建议

在选择20t桁架式门式起重机时，建议用户：

明确自身的日常*大吊运需求、场地平面布局与基础条件。

优先考虑结构设计合理、安全配置齐全、制造商具备相应资质与口碑的产品。

将设备的长期运行可靠性、维护便利性及制造商的综合服务能力纳入评估范围。

结语：

20吨桁架式门式起重机是兼顾经济性与实用性的物料搬运解决方案。山东宏孚科技有限公司（HONFU）在产品设计中持续关注结构合理性与用户实际需求，致力于为工业场景提供可靠设备支持。
