圆管吊装怎么选夹具？山东宏孚圆管夹具从结构到参数一次讲清

圆管、圆钢吊装的难点不在重量，在"圆"——工件表面光滑，没有棱角能咬住。夹持力不足或受力不均，起吊过程中就容易滑移、滚动。山东宏孚科技有限公司（HONFU）的圆管夹具，针对这类圆柱形工件设计，批量周转和单件吊装都能用。

一、结构设计

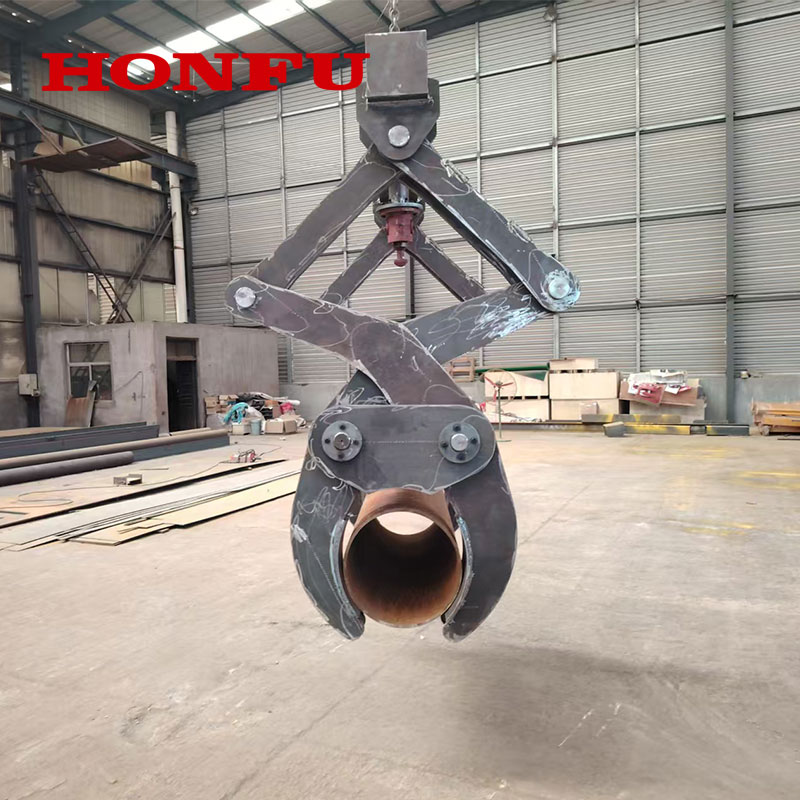

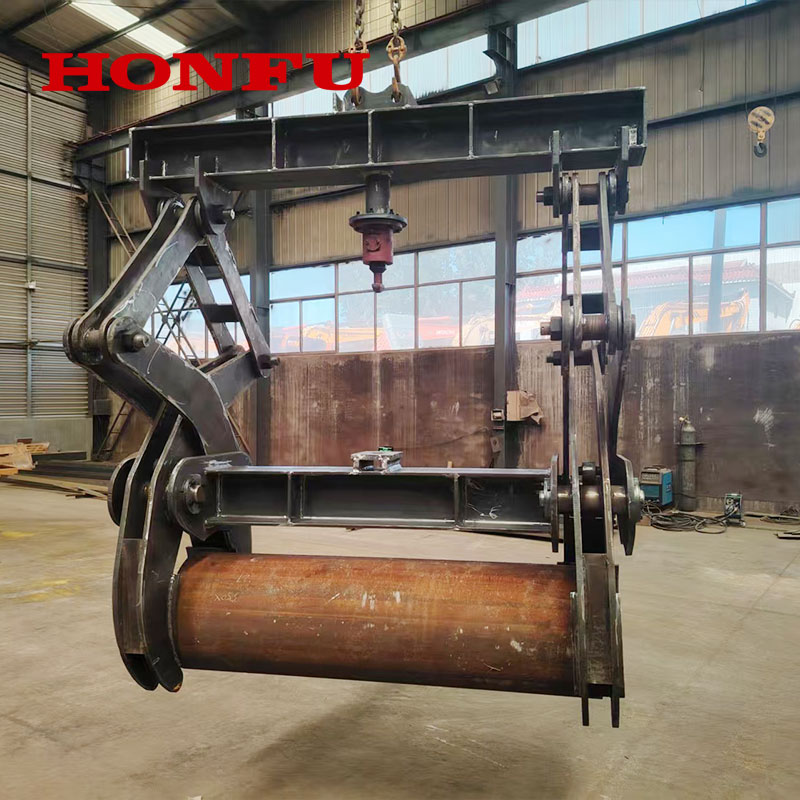

圆管夹具采用对称式双爪结构，两侧夹爪由连杆同步机构控制开合。起吊时，工件自重经上吊梁传递到连杆组件，转化为对圆管的径向夹紧力，形成自锁式夹持。工件越重，夹紧力越大；载荷卸除后夹爪自然张开。整个开合过程由机械结构完成，无需电、气、液压驱动。

夹爪接触面按圆管外径做弧形贴合处理，接触面积更大，局部压强更低，减少夹持对管壁的压痕。

二、适用工况

适用工件：圆管、圆钢、圆柱形锻件、卷板筒体等圆柱形工件

额定载荷：可在 1t–100t 区间设计，支持非标定制

驱动方式：纯机械自锁，无需外接动力

适用场景：钢管厂、机械加工车间、锻造车间、钢结构厂、仓储物流周转

配合设备：桥式起重机、门式起重机、单梁行车

三、使用与维护要点

1. 起吊前确认额定载荷与工件重量匹配，不得超载。

2. 检查销轴、连杆、夹爪有无裂纹、变形、异常磨损，转动部位是否灵活。

3. 夹具垂直对准工件中心后缓慢下降，夹爪完全到位再缓慢起升。

4. 吊运中保持匀速，避免急升急降造成工件晃动。

5. 定期对销轴、转动部位加注润滑脂；存放保持清洁干燥，避免重压。

总结：

山东宏孚HONFU圆管夹具支持非标定制，可按工件外径、长度、重量及现场工况设计，并可配套加装防脱装置、耐磨衬板等附件。
