重载工件翻面不必落地——链条翻转机产品说明

链条翻转机属吊装类翻转吊具，额定载荷 10t（支持非标定制），配合行车或起重机使用，用于重载工件空中翻转。反面焊接、打磨、喷涂、装配与探伤作业，翻转到位后即可作业。设备为吊挂式结构，链条传动、电机驱动，箱体侧面直立安装电机减速机总成，另一侧配独立电控箱。

结构与工作原理

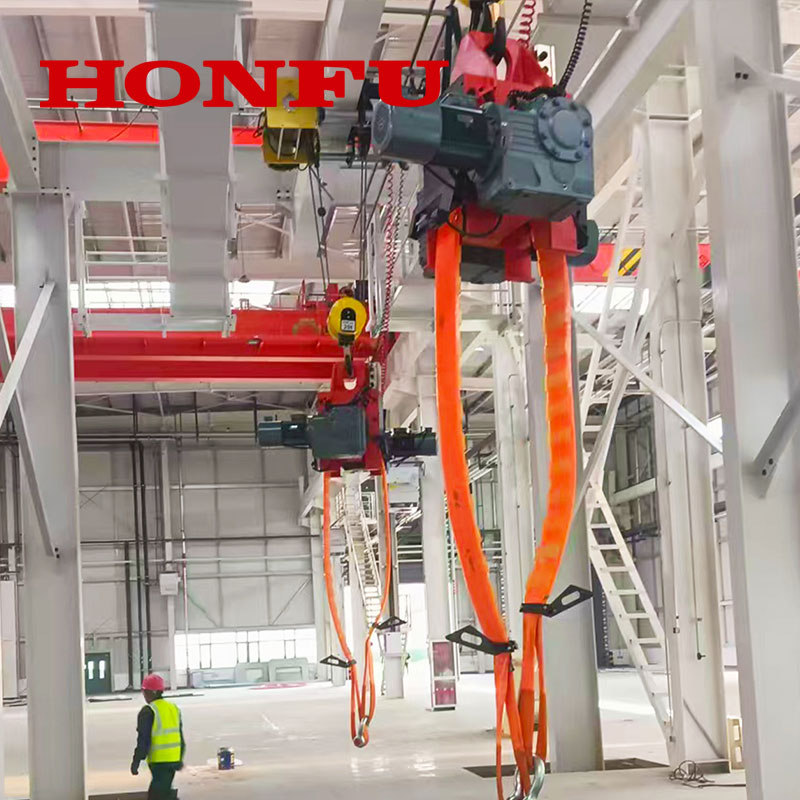

箱体为承载主体，下方伸出夹持臂与挂点，承力位置在此。箱体侧边直立安装电机加减速机总成，动力经链条传至工件夹持端。另一侧悬挂黑色电控箱，操作按钮、指示灯与线缆出口集中于此，出线方向朝下，便于走线。作业时设备经行车吊钩与链条悬吊，工件被夹持或吊挂后由电机驱动翻转。翻转角度与速度以实际型号为准。

关键参数

额定载荷 10t（支持非标定制）。设备类型为吊挂式链条翻转机。传动方式为链条传动与电机驱动。驱动布置为电机加减速机总成直立安装于箱体侧面。控制方式为电控箱按钮操作。电机功率、整机自重、防护等级、翻转角度、单次耗时等项目，以实际型号为准。设备须配合符合载荷要求的行车使用。

适用工况

模具翻面、铸件清砂与去冒口、钢结构件反面焊接、工件反面打磨、喷涂与表面处理、探伤检测等场合适用。工件重量与外形尺寸应在额定载荷及设备开口范围内，具体以实际工况为准。

选型要点

选型须同时核对工件实际重量、外形尺寸、重心位置与吊点，仅按重量判断不足。行车起升高度需核算，翻转过程中工件扫过圆弧，高度不足将触及地面或周边设备。翻转半径、箱体开口方向、吊点与重心的相对位置均影响现场作业，建议结合工件图纸确认挂点与夹持方式。

服务说明

可按工件图纸设计夹持臂与挂点，并在下单前核对起升高度、翻转半径与开口方向。链条张紧、限位与电控部分的使用及检查要点随设备一并说明。可按需提供相关资质文件。
