钢卷吊运怎么选型：C型、U型臂与立式翻转吊具的适用边界

钢卷吊具选型 卷材吊运有三个技术难点：

1、外壁不能受夹持力，镀锌卷、彩涂卷表面出现压痕就是质量异议；

2、受力位置只能放在内孔与内侧端面；

3、仓储与装车环节常涉及立卷、卧卷的姿态转换。围绕这三点，常用钢卷吊具分三类。

一、C型吊具：卧卷水平吊运的基础款

C型一体式结构，开口对准卷材内孔，托持卷体完成水平方向的吊运、装车、卸车与堆垛。适配热轧卷、冷轧卷、镀锌卷、彩涂卷等多种卷材，应用于钢厂、卷材加工车间与仓储物流。型号按内径、外径、承重三项匹配，跨度与载荷随卷材规格定制。

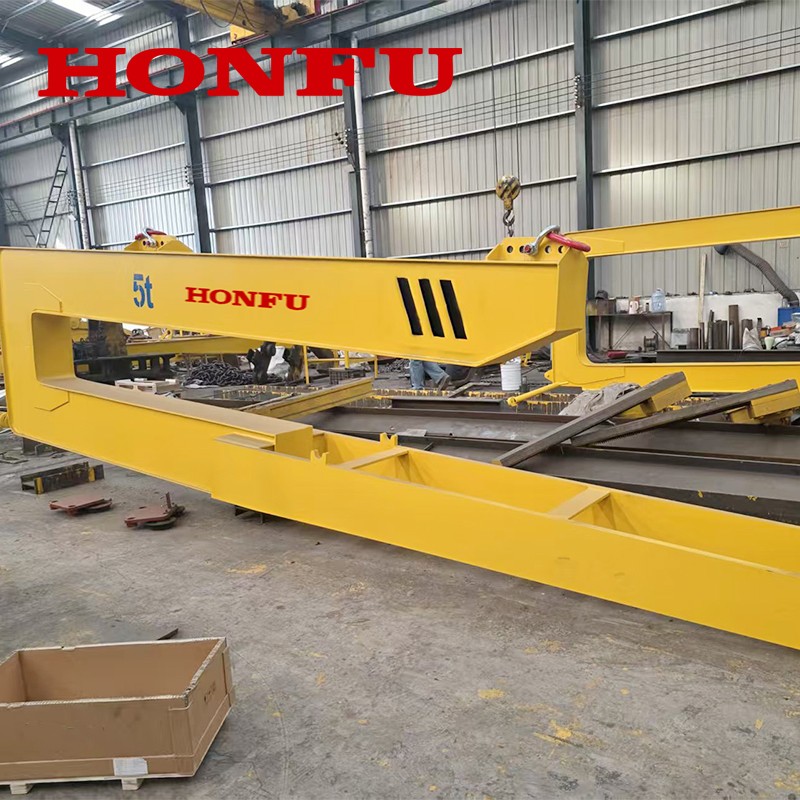

二、U型臂吊具：内孔穿入式托举

一体式U形框架，作业时从卷材内孔穿入，依靠下部托举面承载，不夹持卷材外壁。钢卷、铝卷等筒形物料吊运时外壁不受夹持力，适用于对表面要求较高的卷材转运工况。

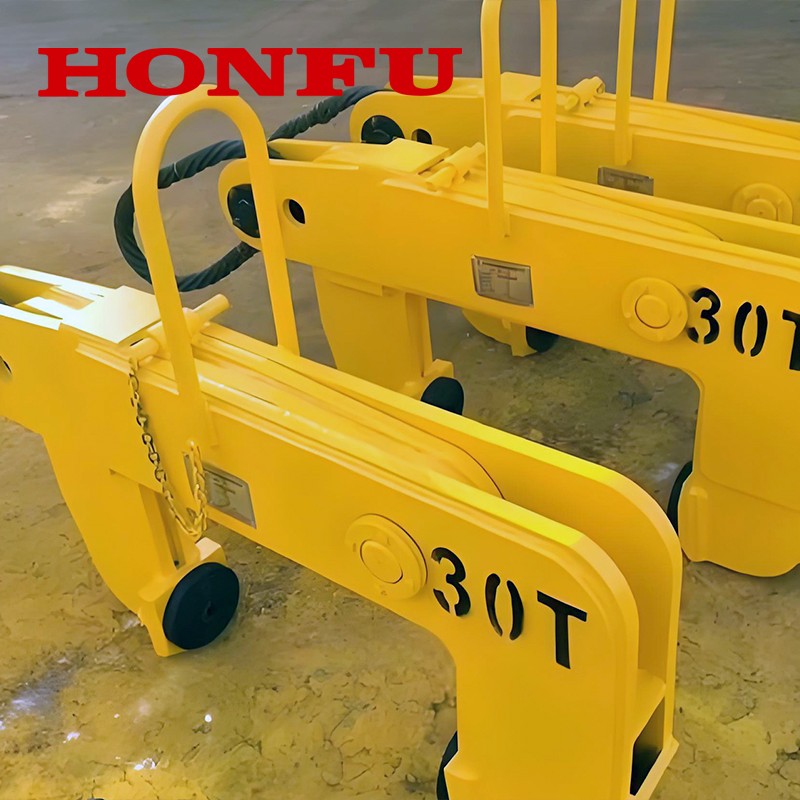

三、立式翻转吊具：立卷吊运与姿态转换

针对立式钢卷设计的夹钳，机械自锁结构，卡入内孔、夹持内侧端面，起吊受力后形成自锁，负载状态下夹持稳定。部分款式可完成立卷、卧卷姿态转换，翻转能力按具体型号确认。采用高强度钢板制作，铰点结构经优化。

四、工况适配

卧卷转运与堆垛，选C型吊具；高表面要求的筒形物料，选U型臂吊具；立卷吊运或需要立卧转换的工位，选立式翻转吊具。钢材市场、冶金加工、卷材仓储基地可按主用工况配置对应类别。

五、使用与维护

吊运前核对卷材内径、外径与单卷重量是否在适配范围内；吊具需配合符合载荷要求的行车与规范吊装作业，操作人员须持证并按规程作业；定期检查托举面、钳口与铰点的磨损情况，发现异常停用检修。

选型报参：钢卷内径、外径、单卷重量。

额定载荷按客户要求非标定制，常规吨位2t–100t可选，每个吨位均支持定制；跨度、开口尺寸、适配卷径随卷材规格确定。质保一年。
