双边立卷夹钳工作原理与操作方法，立式钢卷吊装专用夹具说明

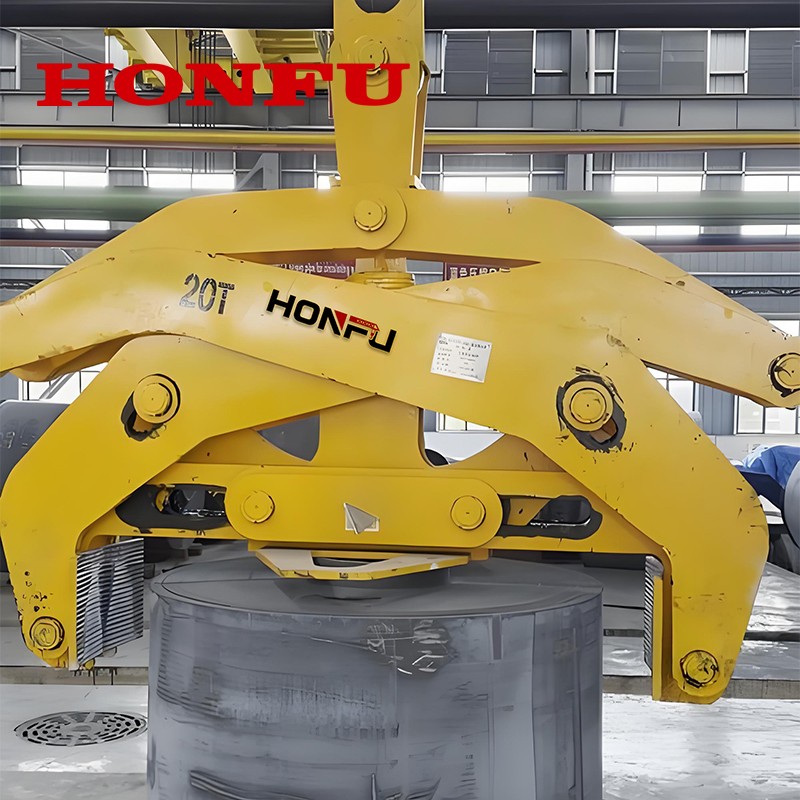

立式钢卷重心高、接触面窄，钢丝绳兜吊容易压伤卷边，单侧夹持又容易偏载倾斜。双边立卷夹钳（又称双边立卷夹具）专为立式钢卷吊装转运设计，配套行车、起重机使用，用于立卷装车、卸车、堆垛、上料，可适配冷卷与热卷，适用于钢厂、冷轧加工与仓储物流场景。

一、结构组成与工作原理

夹具主要由吊架、连杆、内钳腿与外钳腿、托架、钳口和开闭器组成。钳口开合靠纯机械重力自锁完成，不需要电力、气源或液压驱动。

步骤一，空钩保持开位。 开闭器处于闭锁状态，内外钳口张开，行车可直接下降对位。

步骤二，下降套入。 吊具放在钢卷上方，内钳腿对准卷壁内侧，外钳腿位于卷壁外侧，尚未产生夹紧力。

步骤三，起升夹紧。 行车起升时，机构在吊具自重与提升力作用下合拢，内钳口由卷壁内侧向外压紧，外钳口由卷壁外侧向里压紧。提升力越大，夹紧力越大，直至把钢卷提起。

步骤四，落卷松开。 钢卷落地受力后，自重不再由钳口承担，内外钳口自动打开，开闭器复位闭锁，空钩移出。

二、操作方法

1. 作业前检查。 检查钳口衬垫、销轴连接件、开闭器与吊耳有无松动变形，核对卷重、卷径卷宽在适配范围内。

2. 空载试动作。 起吊前做一次空载开合，确认左右钳腿动作同步。

3. 对位下降。 行车慢速下降，两侧钳口同时靠近钢卷，避免单侧先受力把钢卷推偏。

4. 确认贴合。 两侧钳口与卷面贴合、无明显间隙后，人员撤离到安全区域。

5. 试吊转运。 起升至离地约 100 至 200 毫米（按现场规程）时停顿，确认夹持与钢卷姿态正常再继续起升，全程匀速，禁止斜拉斜吊和超载。

6. 落卷松钳。 钢卷落稳受力后确认钳口松开，再起钩移出，吊具归位存放并按要求定期检查。

重力式夹钳操作须动作到位，限制吊钩起落加速度，避免空夹钳在起升过程中提前打开。操作人员须持证并按规程作业。

三、选型前确认五项

钢卷重量、卷径与卷宽、夹持部位，表面要求（镀锌卷、彩涂卷、不锈钢卷建议配软质钳口衬垫），配套行车的起重量与起升高度。

安全提示

双边立卷夹钳须配合符合载荷要求的行车使用，操作人员须持证并按规程作业，严禁超载、斜拉斜吊，人员严禁在吊物下方停留。
