链条伸缩翻转吊具产品说明

链条伸缩翻转吊具用于行车吊装场景下的工件立卧转换与翻转。其关键差异为：两侧吊臂链轮间距可在 600–2700mm 伸缩调节，配双电机驱动与遥控操作，实现工件 360° 翻转。

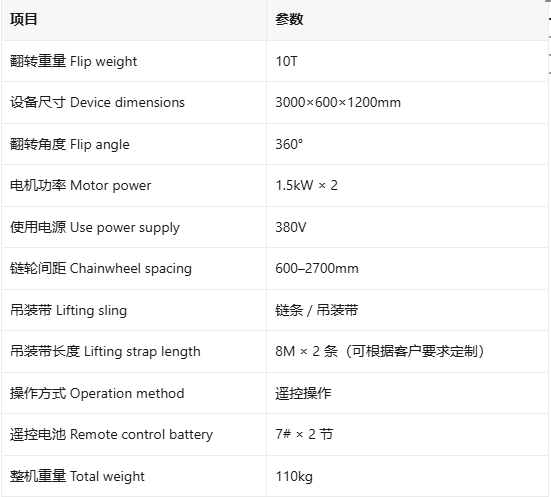

一、技术参数

以下为本产品标注的主要参数，供选型参考。

二、功能与工作原理

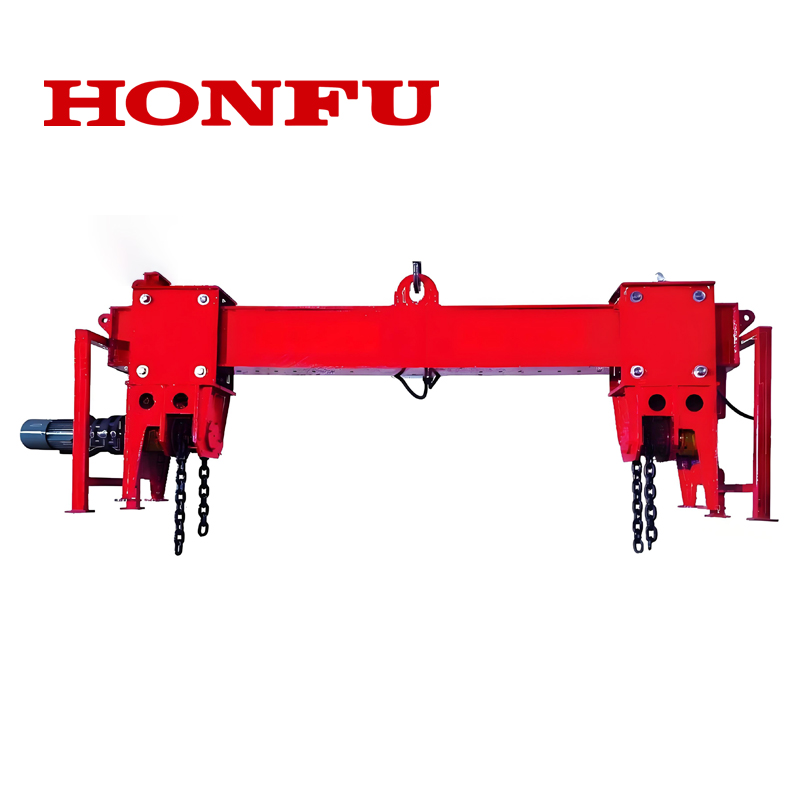

该设备通过上方吊环悬挂于行车吊钩，随行车起升与运行完成转运。作业时，两条链条或吊装带环绕工件并收拢，经工件底部与两侧形成环抱，固定工件位置，由主梁中部电控箱控制两侧电机动作。主梁为伸缩式结构，横跨两侧吊臂，调节链轮间距即调整两侧吊臂跨距。

两侧各设一台 1.5kW 电机，共两台，分别驱动对应侧链条收放。两侧电机协同，可实现工件同步起升与 360° 翻转。双电机分别驱动两侧起升部件，由同一遥控器协调启停。链轮间距在 600–2700mm 范围可调，使用者按工件直径或宽度调整吊臂跨距，使吊具适配不同规格工件。伸缩结构是本产品与固定跨距款的主要区别，解决单一吊具难以覆盖多尺寸工件的问题。

吊索提供链条与吊装带两种选项。链条承载稳定，适用于钢卷、型材等表面耐受工件；吊装带接触面柔和，适用于表面易划伤或接触痕迹敏感的板材、成品件。翻转与升降均由遥控发射器操作，遥控使用 7# 电池 2 节。遥控操作使作业者在安全距离外控制翻转与升降，便于观察工件状态。

三、应用场景

链条伸缩翻转吊具适用于需立卧转换或翻面的工序环节。

钢卷车间：热轧、冷轧产线的钢卷在开卷、取样、离线倒卷时，需由卧态转立态或放平，吊具完成翻面与转运，避免钢卷在地面滚动造成的端面损伤与搬运不便。

机加工车间：模具、铸件在机床上下料与翻面检查时，借双电机同步翻转减少吊装辅助工时，减少行车反复对位次数。

仓储与装卸：卷料托盘、长型材在库内倒垛、装车与卸车时，立卧转换便于码放与清点，减少人工翻转的劳动强度与搬运难度。

板材处理：单张或成垛板材在翻转检查、双面加工前翻面工序中，吊装带选项可降低表面损伤，双面加工或质检翻面时保持板材平整。

上述场景需配合符合载荷要求的行车与规范吊装作业，操作人员须持证并按规程作业。

山东宏孚科技有限公司（HONFU）定制与服务

链条/吊装带长度可按客户要求定制。其他非标结构、跨距或控制方面需求，可沟通确认后选型。具体参数以实际选型确认为准。本产品质保一年。
