一、定柱式悬臂起重机概述

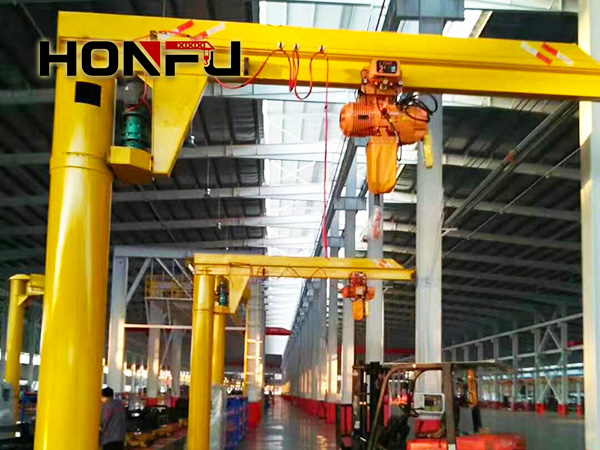

定柱式悬臂起重机是一种固定安装、具有可旋转悬臂的轻型起重设备。其核心特点是立柱下端刚性固定于地基（或特定基础上），上端通过回转机构带动悬臂实现360°全回转或有限角度回转。电动葫芦沿着悬挂在悬臂工字梁上的轨道运行，完成对货物的提升、移动和定位。它结构紧凑，操作灵活，是车间、仓库、生产线等场合进行定点、高频次物料搬运的理想选择。本文宏孚科技小编将为您详细介绍定柱式悬臂起重机的工作原理与结构组成。

二、定柱式悬臂起重机工作原理

定柱式悬臂起重机的工作原理可以概括为：立柱固定，悬臂回转，葫芦横行。其运动由三套独立的驱动系统协同完成，形成三个方向的作业空间：

1、旋转（回转运动）：如同人的腰部转动，起重机的整个悬臂可以围绕中心的固定立柱进行水平旋转。这通常由一台专用的回转电机驱动，通过减速机构和大型回转支承来实现平稳、顺畅的360度或特定角度的转动，从而改变作业方向。

2、伸缩（横行运动）：安装在悬臂上的电动葫芦，可以沿着悬臂下部的工字钢轨道水平直线移动，就像手臂的伸出与缩回。这项运动由葫芦自带的行走电机驱动，用以调整取物点的远近（半径位置）。

3、升降（起升运动）：这是电动葫芦的核心功能，通过提升电机卷绕钢丝绳或链条，带动吊钩完成货物的垂直升降，实现货物的吊起与放下。

通过操作员手持的按钮站或遥控器，可以单独或组合控制这三个动作，从而快速、准确地将物料送达以立柱为中心、悬臂长度为半径的圆形覆盖区域内的任何位置。

三、定柱式悬臂起重机结构组成

定柱式悬臂起重机主要由以下六大核心部分构成：

1、立柱：设备的“脊梁”，通常采用厚实的钢管或箱型结构，下端被牢牢地固定在坚固的混凝土基础中，为整个设备提供稳定、不可动摇的支撑，承受全部载荷。

2、悬臂梁：设备的“主臂”，多采用工字钢或组合梁结构。它一端与回转机构相连，另一端自由延伸，其下翼缘为电动葫芦提供运行轨道，直接承载吊重。

3、回转系统：设备的“旋转关节”，主要由回转支承（一种大型特种轴承）和回转驱动装置（含电机、减速机、制动器）组成，确保悬臂能够轻松、稳定且可随时锁止在任意角度。

4、起升与运行机构：通常指标准电动葫芦，它是执行“抓取”和“移动”功能的终端，集成有起升和行走两套动力系统。

5、电气控制系统：设备的“神经中枢”，包括为旋转部分供电的集电装置（如滑环）、各机构的控制电路、以及必要的保护装置（如限位开关、过载保护）。

6、安全与辅助装置：如行程限位器、末端止挡器、警示灯等，共同保障运行安全。

四、山东宏孚科技有限公司优势

山东宏孚科技有限公司作为深耕起重机研发与制造的专业企业，在定柱式悬臂起重机领域积累了丰富经验，其优势主要体现在以下几个方面，为用户提供可靠的设备保障：

1、结构设计与刚性注重：公司注重立柱与悬臂的结构力学分析，通过合理的结构设计与板材厚度选择，致力于控制设备在承重时的挠度变形，保障运行平稳性与长期使用的结构可靠性。

2、核心部件选用：在回转系统等关键部件上，可选用品牌回转支承和减速机，旨在为设备的核心旋转功能提供顺畅、低故障率的运行基础。

3、定制化服务完善：依托专业研发能力，可结合客户作业场景、空间尺寸、载重需求等，提供从方案设计、产品制造到安装调试的一体化定制服务，解决非标场景的设备适配问题。

4、服务全面完善：提供从产品咨询、方案设计、制造安装到售后维护的全流程服务，满足不同用户的实际需求。

5、产品应用广泛：公司产品已覆盖全国30多个省市，并出口至巴西、伊朗、巴基斯坦、尼日利亚等国家，获得用户的认可。

总结来说，定柱式悬臂起重机凭借简洁的工作原理和合理的结构设计，成为短距离、高频次吊运场景的理想选择。而山东宏孚科技有限公司通过扎实的技术、严格的品质控制和完善的服务，为这类设备的稳定运行提供了有力保障。
