悬挂伸缩起重机（又称悬挂式伸缩梁起重机、Underhung Telescoping Bridge Crane）是一种悬挂于厂房顶部轨道下方运行，且配备可水平伸缩主梁的轻小型起重设备，是传统悬挂起重机的升级款，兼具悬挂式安装优势与伸缩功能带来的作业灵活性。本文山东宏孚科技小编就为大家详细解读悬挂伸缩起重机的工作逻辑与关键技术参数的意义，并分享靠谱供应商的选择方向。
一、 悬挂伸缩起重机工作原理
悬挂伸缩起重机的核心优势在于“悬挂运行”与“伸缩延展”的结合，通过三大机构协同运作，实现三维空间内的物料吊运：
1、悬挂纵向运行：整机通过车轮组悬挂于厂房顶部的轨道或钢结构梁下，由运行电机驱动车轮组沿轨道做纵向移动，可覆盖整条作业线的长距离运输需求。这种悬挂式设计的好处是不占用地面空间，即便在立柱密集的狭窄车间也能灵活通行。
2、主梁伸缩延展：通过伸缩驱动装置（电动款采用齿轮齿条或链条传动，手动款采用链轮手柄操作），带动多节嵌套式伸缩主梁相对于固定梁做单向或双向伸出、缩回动作。这一设计突破了传统悬挂起重机仅能在轨道跨度内作业的限制，轻松覆盖轨道外的作业盲区，大幅提升空间利用率。

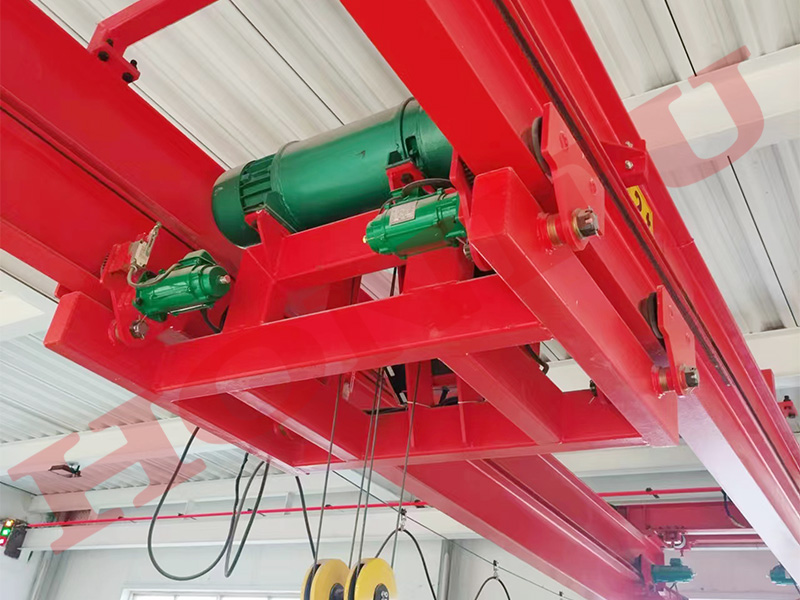

3、协同升降吊运：起重小车沿伸缩主梁横向移动，车上搭载的电动葫芦通过电机、卷筒、钢丝绳或链条的联动，完成重物的垂直升降。纵向运行、横向伸缩、垂直升降三个动作协同配合，以实现物料在三维空间内的灵活转移与准确定位。
简单来说，悬挂伸缩起重机就像“厂房顶部的灵活手臂”，既能沿着轨道纵向穿梭，又能通过手臂伸缩触及更多区域，完成物料的吊装与转运。
二、悬挂伸缩起重机关键技术参数
技术参数直接决定悬挂伸缩起重机的适配性与作业效率，选型时需重点关注以下四类核心参数，避免因参数不匹配导致使用不便：
1、基本性能参数
（1）额定起重量：指设备在安全作业状态下可承载的ZUI大物重量，是选型的核心指标。需根据实际吊运物料重量的1.2倍匹配，轻型设备常见0.5-2吨，中型设备常见2-5吨，避免超载作业影响安全。
（2）工作级别（A1-A8）：综合考量设备使用频率、载荷状态的耐久性指标。工业车间频繁作业可选择A4-A5级；仓库低频存取物料可选择A2-A3级，级别越高，设备抗疲劳性能越强。
（3）起升高度：吊钩从ZUI低置到ZUI高置的垂直距离。需结合厂房高度、物料堆放高度确定，建议预留1-2米安全余量，避免因起升高度不足影响作业。
（4）伸缩行程：伸缩主梁相对于固定梁的ZUI大长度，直接决定轨道外作业覆盖范围。单侧伸缩行程常见1-2.5米，双向伸缩可覆盖轨道两侧盲区，适合多方向作业需求。
2、结构尺寸参数
（1）轨距：悬挂轨道的两轨中心间距，影响设备横向稳定性。需与厂房立柱间距匹配，在立柱密集的场景，建议选择小轨距机型以提升空间适配性。
（2）主梁截面尺寸：伸缩主梁的宽度、高度及壁厚，与承载能力正相关。轻量化机型多采用C型钢等高强度轧制型材，在保障承重的同时，可降低对厂房顶部的承重压力。
（3）运行轮距：悬挂车轮组的中心间距，轮距越大，设备运行时越稳定，需与轨道安装强度匹配选型。
3、运行速度参数
（1）起升速度：电动葫芦升降重物的速度，常见空载/重载双速设计。装配场景建议选择低速（0.5-2m/min），保障定位准确；快速转运物料可选择高速（3-8m/min），提升效率。
（2）大车运行速度：整机沿悬挂轨道的纵向移动速度，长距离运输可选择高速（10-20m/min），短距离定位建议选择低速（5-10m/min），兼顾效率与稳定性。
（3）伸缩速度：主梁伸出/缩回的速度，电动伸缩机型常见2-5m/min，适合频繁伸缩作业；手动机型无固定速度，结构简单成本低，适合轻载、低频作业场景。
4、安全配置参数
（1）限位保护装置：包含起升高度限位、伸缩行程限位，可防止吊钩超程、主梁过度伸缩，是必要安全部件，需定期校验灵敏度。
（2）过载保护装置：当载荷超过额定值时自动切断电源，避免电机、结构件因过载受损，保障人员与设备安全。
（3）制动装置：运行、起升、伸缩机构均配备独立制动器，确保设备断电或停机时保持原位，防止重物滑落、主梁移位。
三、悬挂伸缩起重机应用场景
多联跨标准厂房：物料在相邻跨间直接转运，无需二次搬运
立柱间区域：在厂房立柱之间难以接近的区域进行物料吊装
仓储物流：跨区域货物搬运，提高仓库作业效率
生产线衔接：不同工序之间的物料转移，实现流水线作业
设备维修：在有限空间内进行设备部件吊装和维修
四、山东宏孚科技有限公司（HONFU）优势特点
作为起重机领域专业服务商，山东宏孚科技有限公司（HONFU）注重技术落地与客户体验，其优势体现为：
1、技术方案针对性：该公司注重根据不同行业（如机械制造、汽车零部件、模具加工等）的物料搬运特点，提供具有针对性的伸缩吊方案，旨在解决用户在实际生产中遇到的特定空间限制问题。
2、产品系列化：其产品线覆盖了从轻型到中型的多种规格的悬挂伸缩起重机，能够提供不同起重量、伸缩行程和旋转角度的型号，为用户提供选择空间。
3、定制化能力：面对非标准的车间布局或特殊的工艺需求，山东宏孚科技有限公司（HONFU）具备根据用户现场条件进行非标设计和定制的能力，使设备能更好地适应实际工况。
4、资质齐全品质保障：公司通过GB/T19001-2016/ISO9001:2015质量管理体系认证、GB/T24001-2016/ISO14001:2015环境管理体系认证等多项资质认证，生产过程严格执行行业标准，产品经过专业检测，符合起重机械安全规范要求，且已覆盖全国30多个省市并出口至多个国家，积累了丰富的行业应用经验。
结语：
悬挂伸缩起重机的工作原理围绕“悬挂运行+伸缩延展+协同吊运”展开，技术参数直接决定设备的适配性与安全性。选型时需结合自身作业需求、厂房条件匹配参数，山东宏孚科技有限公司（HONFU）以客户需求为导向，持续提供可靠地解决方案，助力企业提升作业效率与空间利用率。
